Зачем манометру глицерин? Выбираем виброустойчивые приборы

Обычный манометр хорошо справляется со своей задачей только при относительно стабильном давлении и отсутствии сильных внешних воздействий. Если прибор установлен рядом с насосом, компрессором, двигателем или другим вибрирующим оборудованием, его стрелка начинает постоянно колебаться. Дополнительную нагрузку создают пульсации давления и гидроудары: из-за резких перепадов показания становится трудно считать, а внутренний механизм быстрее изнашивается и может потерять точность.

Для работы в таких условиях применяют виброустойчивые манометры с жидкостным заполнением корпуса. Чаще всего внутри используется глицерин, который гасит колебания стрелки, снижает воздействие вибрации на механизм и помогает получать более стабильные показания. Такие приборы особенно востребованы в гидравлических системах, насосных установках, компрессорном оборудовании и других системах с нестабильным давлением.

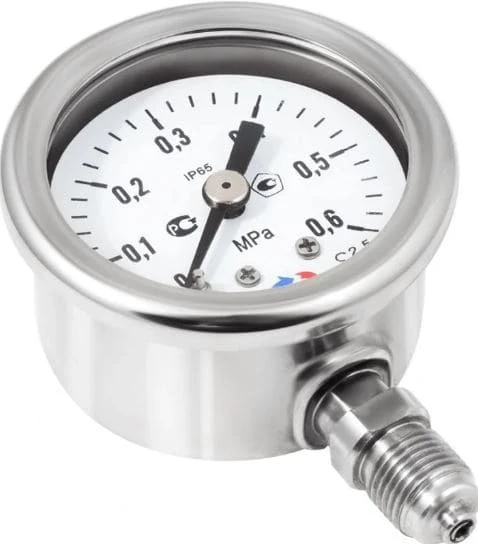

ТМ-221Р.00(0-0,6)MPa.G1/4".2,5 ГЛИЦЕРИН

Что такое глицериновый манометр

Глицериновый манометр — это прибор для измерения давления, корпус которого частично или почти полностью заполнен прозрачной вязкой жидкостью. Глицерин находится вокруг стрелочного механизма, шестерён, осей и других подвижных деталей. Он выполняет роль демпфирующей среды: замедляет резкие движения элементов, уменьшает дрожание стрелки и защищает механизм от преждевременного износа.

По принципу измерения такой прибор практически не отличается от обычного механического манометра. Давление рабочей среды воздействует на чувствительный элемент — чаще всего на изогнутую трубку Бурдона. Под давлением она немного распрямляется, а система рычагов и зубчатых передач преобразует это перемещение в поворот стрелки на шкале.

При этом измеряемая жидкость или газ не смешивается с глицерином внутри корпуса. Рабочая среда поступает только в чувствительный элемент через присоединительный штуцер, тогда как глицерин окружает стрелочный механизм снаружи. Поэтому его наличие не изменяет давление в системе и не влияет на химический состав измеряемой среды.

Чем глицериновый манометр отличается от обычного

Обычные, или сухие, манометры не имеют жидкостного заполнения. В спокойных условиях они обеспечивают достаточную точность и подходят для систем со стабильным давлением. Однако при вибрации, пульсациях и частых скачках нагрузки стрелка может быстро перемещаться по шкале, затрудняя считывание показаний.

Главное преимущество глицеринового манометра заключается не в повышении класса точности самого измерительного механизма, а в возможности получить устойчивые и хорошо читаемые показания в сложных условиях. Поэтому переплата за заполненную модель оправдана там, где оборудование постоянно вибрирует, а давление изменяется рывками или пульсирует.

RCh G 63-1 -1...+5 bar G1/4" Глицерин

Зачем в манометре нужен глицерин

Глицерин в корпусе манометра выполняет сразу несколько функций. Он не участвует непосредственно в измерении давления, а создает вокруг стрелочного механизма вязкую среду, которая смягчает внешние и внутренние нагрузки. Благодаря этому показания становятся более устойчивыми, а сам прибор дольше сохраняет работоспособность в условиях вибрации, пульсаций и повышенной влажности.

Стабилизация стрелки

При нестабильном давлении стрелка сухого манометра может быстро перемещаться в обе стороны, из-за чего определить фактическое значение становится сложно. Вязкий глицерин оказывает сопротивление резким движениям механизма и замедляет колебания. Стрелка перестает дрожать, плавнее реагирует на изменения и позволяет оператору быстрее считать текущее давление.

При этом жидкостное заполнение не делает показания абсолютно неподвижными. Стрелка продолжает реагировать на изменение параметров системы, но ее движение становится более равномерным и контролируемым.

Защита от вибрации

Насосы, компрессоры, двигатели и другое работающее оборудование создают механические колебания, которые передаются по креплениям и трубопроводам на измерительный прибор. В сухом манометре такая вибрация воздействует на рычаги, оси, шестерни и соединения стрелочного механизма.

При продолжительной эксплуатации постоянные микроколебания могут привести к появлению люфтов, ослаблению креплений, истиранию деталей и смещению показаний. Глицерин частично поглощает вибрационную нагрузку и ограничивает резкие перемещения внутренних элементов, снижая риск преждевременной поломки.

Снижение воздействия пульсаций давления

Механическую вибрацию необходимо отличать от пульсаций давления. В первом случае колеблется само оборудование или трубопровод, а во втором быстро меняется давление рабочей среды внутри системы. Пульсации часто возникают при работе поршневых насосов, компрессоров, дозирующего оборудования, гидравлических приводов и регулирующих клапанов.

Резкие изменения давления заставляют чувствительный элемент и стрелочный механизм постоянно двигаться. Глицерин сглаживает реакцию указателя, поэтому отдельные кратковременные импульсы меньше мешают считыванию показаний. Однако при сильных пульсациях или гидроударах одного жидкостного заполнения может быть недостаточно. В таких системах дополнительно устанавливают демпферы, дроссели или гасители пульсаций.

Увеличение срока службы прибора

Внутри механического манометра находится несколько подвижных элементов, которые передают деформацию чувствительной трубки на стрелку. При частых колебаниях шестерни, оси, пружины и рычаги испытывают повышенную нагрузку и быстрее изнашиваются.

Глицериновое заполнение смягчает движение деталей, уменьшает количество ударных нагрузок и снижает трение в механизме. В результате прибор дольше сохраняет стабильность показаний и реже требует ремонта или замены. Особенно заметно это преимущество на оборудовании, которое работает непрерывно или регулярно запускается и останавливается.

Защита от влаги и загрязнений

Внутри корпуса сухого манометра при перепадах температуры может образовываться конденсат. Влага оседает на шкале и металлических деталях, затрудняет считывание показаний и со временем становится причиной коррозии.

Глицерин заполняет свободное пространство вокруг механизма и уменьшает вероятность накопления влаги, проникновения пыли и оседания загрязнений на внутренних элементах. Это особенно важно для приборов, установленных в неотапливаемых помещениях, на открытом воздухе или в производственных зонах с повышенной влажностью.

Таким образом, глицерин делает манометр более устойчивым к сложным условиям эксплуатации. Он стабилизирует стрелку, защищает механизм от вибрации и загрязнений, снижает износ деталей и помогает получать хорошо читаемые показания при нестабильной работе оборудования.

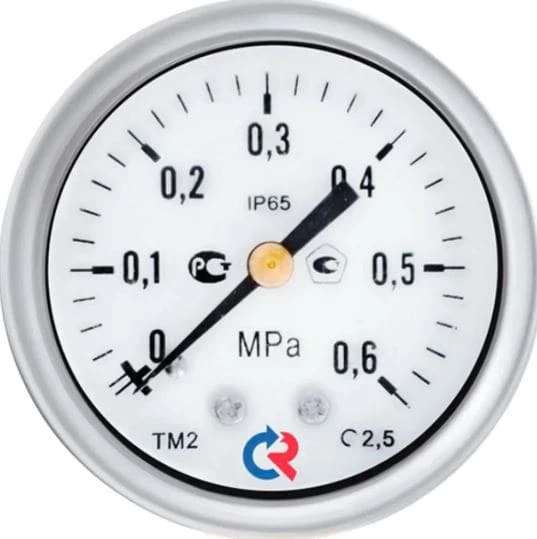

ТМ-220Т.00(0-40)MPa.G1/4".2,5 ГЛИЦЕРИН

Почему для заполнения используют именно глицерин

Глицерин широко применяют в виброустойчивых манометрах благодаря высокой вязкости, прозрачности и доступной стоимости. Он эффективно гасит колебания стрелки, снижает нагрузку на механизм и при этом не мешает считывать показания.

Жидкость безопасна при эксплуатации и совместима с большинством материалов корпуса, уплотнений и внутренних деталей прибора. Поэтому глицерин подходит для манометров, установленных на насосах, компрессорах, гидравлическом и другом вибрирующем оборудовании.

Однако при низких температурах глицерин густеет, из-за чего стрелка может реагировать медленнее. Для эксплуатации на морозе чаще выбирают приборы с силиконовым заполнением.

Глицерин или силикон: какое заполнение лучше

Для заполнения виброустойчивых манометров чаще всего используют глицерин или силиконовое масло. Оба состава уменьшают колебания стрелки и защищают внутренний механизм, но отличаются по рабочему температурному диапазону, стоимости и области применения.

Глицерин считается практичным решением для большинства стандартных условий эксплуатации. Он доступен, хорошо стабилизирует стрелку и подходит для оборудования, работающего в помещениях или при умеренной температуре.

Силиконовое масло сохраняет текучесть при более сильном охлаждении, поэтому заполненные им приборы чаще устанавливают на улице, в холодильных системах и на объектах с суровым климатом. Выбор жидкости зависит прежде всего от температуры окружающей среды и требуемой скорости реакции стрелки: чем гуще наполнитель, тем сильнее он сглаживает колебания, но тем медленнее прибор реагирует на изменение давления.

Где применяются виброустойчивые манометры

Виброустойчивые манометры применяют там, где прибор подвергается вибрации и резким перепадам давления. Жидкостное заполнение стабилизирует стрелку, упрощает считывание показаний и снижает износ механизма.

• Насосные станции — вибрации и пульсации потока при запуске и остановке насосов.
• Гидравлическое оборудование — скачки давления при работе цилиндров и клапанов.
• Компрессоры — пульсации от движения поршней и вибрации двигателя.
• Котельные и водоснабжение — перепады давления, работа насосов и гидроудары.
• Установки высокого давления — импульсные нагрузки и резкие скачки.
• Промышленная автоматика — вибрации от приводов, клапанов и производственных линий.
• Сельскохозяйственная и специальная техника — тряска, удары и переменная нагрузка на гидросистему.
• Судовое оборудование — колебания от двигателей, насосов и качки.
• Нефтегазовая и химическая промышленность — переменное давление, вибрации и сложные условия эксплуатации.

В таких системах заполненный манометр обеспечивает более стабильные показания и служит дольше обычного прибора.

Когда глицериновый манометр действительно необходим

Глицериновый манометр используют, когда стрелка сухого прибора постоянно дрожит, показания трудно считать, а механизм быстро изнашивается из-за вибрации и пульсаций давления. Особенно он полезен рядом с насосами, компрессорами и двигателями, а также при непрерывной работе и повышенной влажности.

Жидкостное заполнение стабилизирует стрелку, снижает нагрузку на детали и защищает их от конденсата и коррозии. Однако от сильных гидроударов оно не спасает полностью — в таких случаях дополнительно применяют демпфер, игольчатый клапан, сифонную трубку или гаситель пульсаций.

Как выбрать виброустойчивый манометр

При выборе прибора необходимо учитывать рабочее давление, точность, условия установки и свойства измеряемой среды.

1. Диапазон измерения. Рабочее давление желательно располагать в средней части шкалы. Если стрелка постоянно находится возле максимального значения, механизм испытывает повышенную нагрузку. Слишком широкий диапазон также неудобен, поскольку небольшие изменения давления становятся плохо заметны.
2. Класс точности. Для общего контроля работы оборудования подходят технические манометры стандартной точности. В технологических процессах, где важна минимальная погрешность, используют приборы более высокого класса.
3. Диаметр корпуса. Компактные модели диаметром 40–63 мм удобны при ограниченном пространстве. Корпуса 100–160 мм обеспечивают лучшую читаемость шкалы и подходят для щитов и производственных линий.
4. Расположение штуцера и резьба. Радиальный штуцер расположен снизу, осевой — сзади по центру корпуса. Заднее подключение удобно для монтажа в панели. Также необходимо проверить тип, размер и стандарт присоединительной резьбы.
5. Материалы и защита корпуса. Для воды, воздуха и нейтральных сред обычно достаточно стандартного исполнения. При повышенной влажности, уличной установке или работе с агрессивными веществами лучше выбирать корпус, штуцер и чувствительный элемент из нержавеющей стали. Степень защиты IP должна соответствовать воздействию пыли, брызг и осадков.
6. Температура и рабочая среда. При низкой температуре глицерин густеет и замедляет движение стрелки, поэтому для морозных условий чаще применяют силиконовое заполнение. Материалы прибора должны быть устойчивы к воде, маслам, газам, химическим растворам и другим измеряемым средам.
7. Поверка или калибровка. Для внутреннего технического контроля может быть достаточно откалиброванного прибора. Если показания используются в регулируемой сфере или для официального учета, требуется манометр с действующей поверкой.

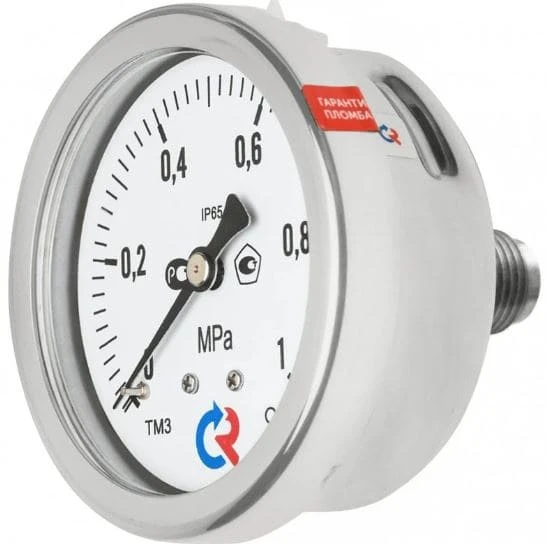

ТМ-321Т.00(0-0,1)MPa.G1/4".1,5 ГЛИЦЕРИН

Как правильно установить заполненный манометр

Манометр следует устанавливать в положении, предусмотренном производителем, обычно вертикально. При монтаже нельзя затягивать прибор за корпус — усилие прикладывают гаечным ключом только к граням штуцера.

Соединение необходимо защитить от сильной вибрации. При высоких температурах, пульсациях или загрязнённой среде используют дополнительные устройства: демпфер, сифонную трубку, игольчатый клапан или мембранный разделитель.

После установки важно проверить герметичность соединения и убедиться, что резьба и уплотнительный материал соответствуют давлению, температуре и рабочей среде.

Нужно ли доливать глицерин в манометр

Большинство глицериновых манометров поставляется уже заполненными и полностью готовыми к установке. Самостоятельно добавлять жидкость перед началом эксплуатации обычно не требуется.

Небольшая воздушная прослойка в верхней части корпуса считается нормальной: она компенсирует расширение глицерина при повышении температуры. Уровень жидкости также может незначительно меняться из-за нагрева, охлаждения или положения прибора.

Если количество глицерина заметно уменьшилось, внутри появились пузырьки, следы подтеков или запотевание, это может указывать на повреждение корпуса, уплотнения либо вентиляционной пробки. В таком случае манометр следует осмотреть и при необходимости заменить или передать в сервис.

Самостоятельно вскрывать корпус и доливать глицерин не рекомендуется. Это может нарушить герметичность, повлиять на работу стрелочного механизма и привести к потере гарантии. Обслуживание прибора лучше выполнять в соответствии с инструкцией производителя.

Недостатки глицериновых манометров

К основным ограничениям таких приборов относятся:

• Более высокая стоимость. Глицериновые модели обычно дороже сухих из-за герметичного корпуса и жидкостного заполнения.
• Замедленная реакция стрелки. Вязкая жидкость сглаживает колебания, но одновременно снижает скорость отклика на резкие изменения давления.
• Загустевание на морозе. При низких температурах глицерин становится более вязким, из-за чего движение стрелки может замедляться.
• Расширение при нагреве. Повышение температуры увеличивает объём жидкости и внутреннее давление в корпусе.
• Необходимость вентиляции. В некоторых моделях после установки требуется открыть вентиляционную пробку или клапан в соответствии с инструкцией.
• Ограниченная ремонтопригодность. Неразборные приборы при утечке жидкости или повреждении механизма часто приходится заменять полностью.

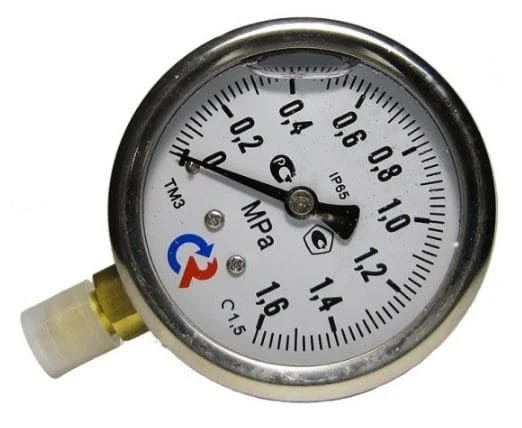

ТМВ-320Р.00(-0,1+0,9)MPa.М12х1,5.1,5 ГЛИЦЕРИН

Частые ошибки при выборе

К распространённым ошибкам относятся:

• выбор неподходящего диапазона измерения;
• использование глицеринового манометра при сильном морозе;
• неверный подбор материала штуцера;
• установка сухого прибора на вибрирующее оборудование;
• попытка защититься от гидроударов только жидкостным заполнением;
• несоответствие типа и размера резьбы;
• недостаточная защита корпуса от влаги и пыли.

Чтобы избежать проблем, необходимо учитывать давление, температуру, рабочую среду, условия монтажа и степень защиты прибора.

Заключение

Глицерин внутри манометра не изменяет давление в системе и не контактирует напрямую с измеряемой средой. Его задача — защищать стрелочный механизм от вибрации, пульсаций и преждевременного износа, а также делать движение стрелки более плавным и показания — удобными для считывания.

Правильно подобранный виброустойчивый манометр дольше сохраняет точность, реже выходит из строя и снижает вероятность ошибок при контроле оборудования. При выборе важно учитывать диапазон измерения, температуру, свойства рабочей среды и условия эксплуатации.
